矩阵切换器
项目简介

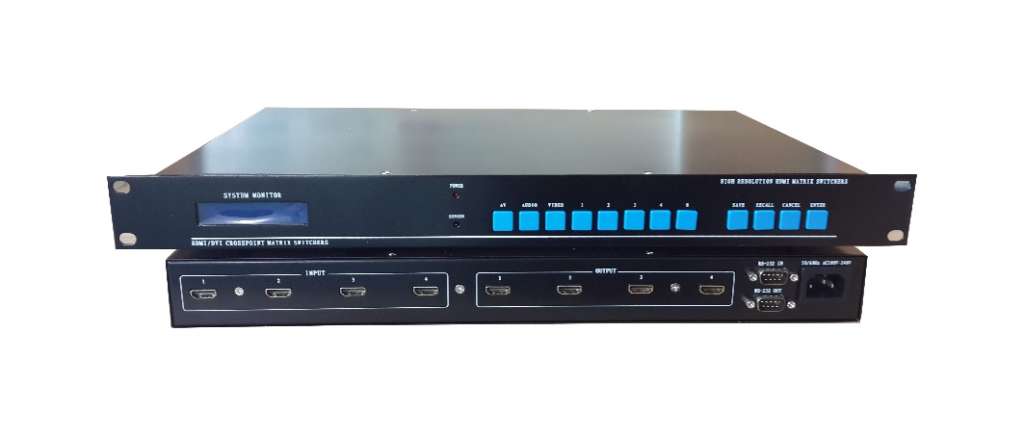

矩阵切换器

WIN-JZ系列是一套配置灵活的音视频矩阵切换与传输系统,包含DVI/VGA/HDMI/RGB/Video/AV

等多款矩阵类型,每款设备支持2U/4U/8U/16U等不同规格机箱,可根据用户需求进行配置。

采用全数字交换技术,信号在切换过程中不需要经过多次格式转换,不会出现任何图像模糊

及损失现象,保证图像能够清晰显示在屏幕上,是应用广泛的数字图像切换解决方案。


功能特点:

超大规模系统设计,最大支持320路输入输出;

采用模块化结构设计,支持板卡扩展模式,便于操作;

支持多种信号类型:DVIVGAHDMIRGBVideoAV等多款设备可选;

支持任意图像交叉切换功能,支持点对点及点对面切换模式;

支持信号自动补偿功能,保证信号更远距离传输;

支持场景编辑模式,可设置场景轮巡时间、场景轮巡通道等;

拥有专业的中文矩阵控制软件,操作简单,使用方便;

支持液晶面板提示功能,可显示设备的输入输出信息及切换信息;

兼容多种远端控制设备,可与其他外围设备配合使用;

支持多种控制方式,包括RS232、面板按键、红外遥控、中控、键盘等;

产品参数


规格参数

信号类型
DVI/HDMI/VGA/Video/AV/RGB
最大分辨率
1920×1200@60Hz
控制方式
串口、面板按键、红外遥控、中控等
串口控制
RS232
连接器
9D型接口
波特率
115200
接线顺序
2=TX3=RX5=GND
电源
100-240V AC50/60Hz
操作温度
-15~60
存储温度
-20~65
操作湿度
10-90(无凝结)
存储湿度
5-95(无凝结)
MTBF
50000h
